GCS型低壓抽出式開關柜，適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50（60）Hz、額定工作電壓為400V、660V、800V，額定電流為6300A及以下的發、供電系統中的配電、發動機集中控制、無功功率補償使用的低壓成套配電裝置。

◆ 周圍空氣溫度不高于 +40℃， 不低于 -5℃ , 24 小時內平均溫度不得高于 +35℃。超過時，需根據實際情況降容運行；

◆ 戶內使用，使用地點的海拔高度不得超過 2000m；

◆ 周圍空氣相對濕度在上限溫度為 +40℃時不超過 50％，在較低溫度時允許有較大的相對濕度，如 +20℃時為 90％，應考慮到由于溫度的變化可能會偶然產生凝露的影響；

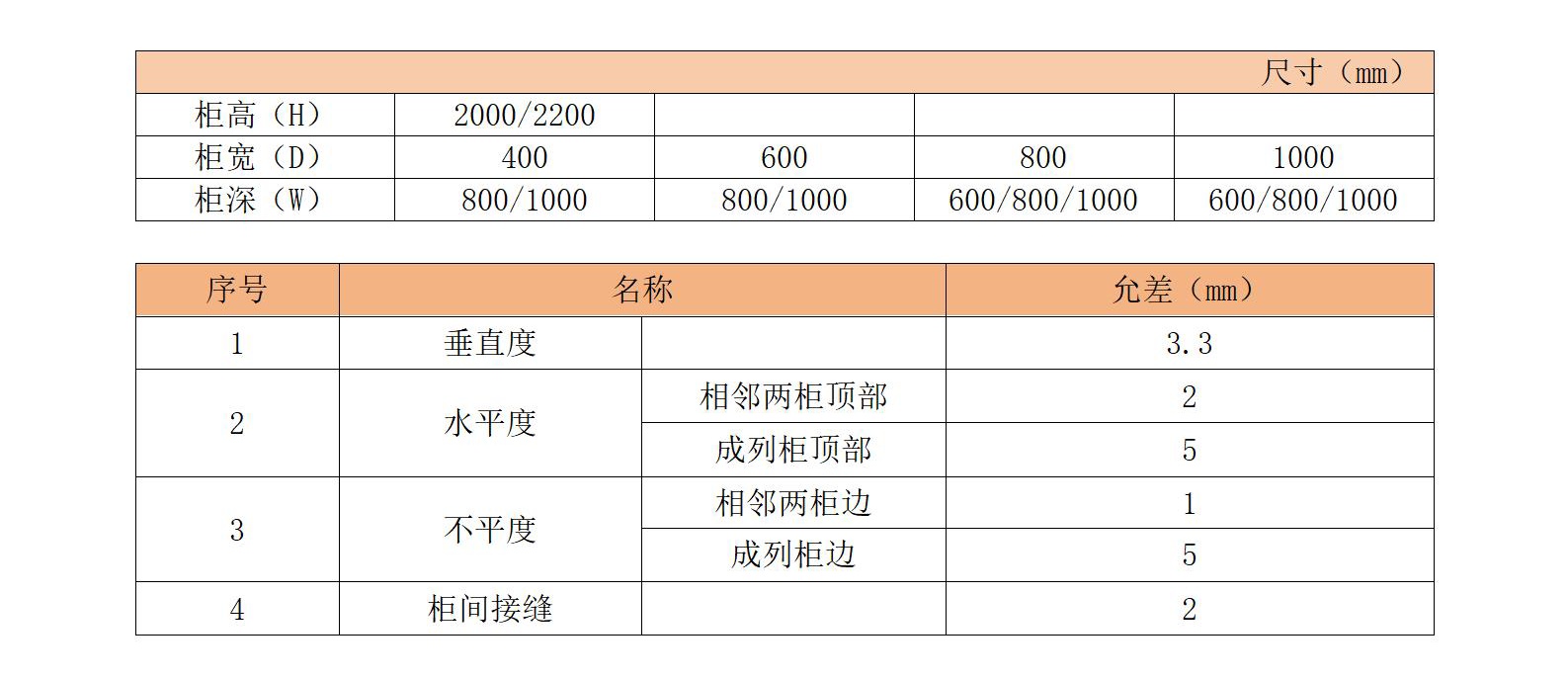

◆ 裝置安裝時與垂直面的傾斜度不超過 5°，且整組柜列相對平整 ( 符合 GBJ232-82 標準 )；

◆ 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受 到不應有腐蝕的場所 ;

◆ 用戶有特別要求時，可以與制造廠協商解決。

◆主電路方案

GCS 柜的主電路方案共 32 組 118 個規格，不包括由于輔助電路的控制與保護的變化而派生的方案和規格。包括了發電、供用電和其它電力用戶的需要，額定工作電流為 6300A，適用 3150kVA 及以下的配電變壓器選用。此外，為適用供用電提高功率因數的需要而設計了電容器補償柜，考慮綜合投資的需要而設計了電抗器柜。

IEC439-1《低壓成套開關和控制設備》

GB7251《低壓成套開關設備》
